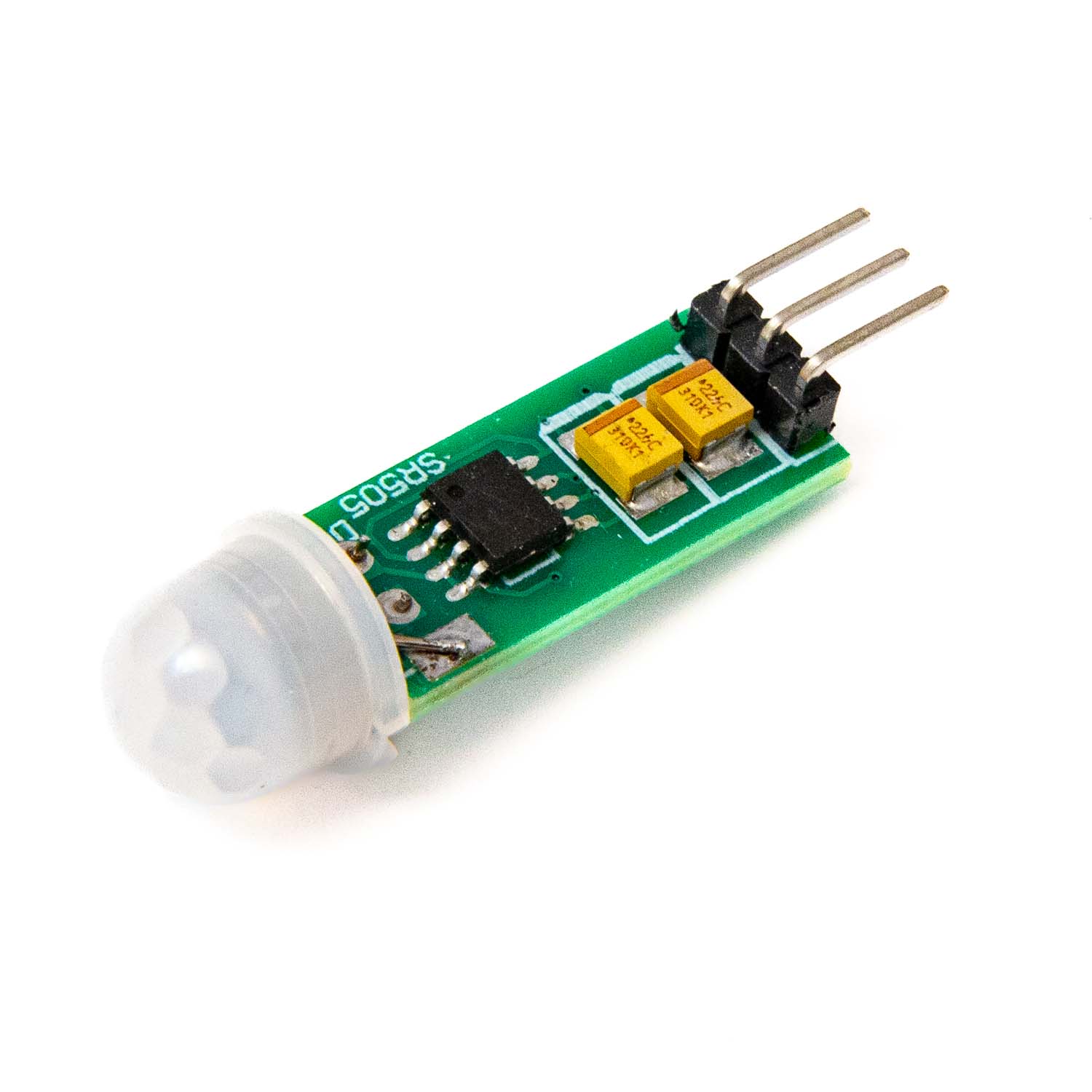

SR505 Rörelsedetektor

Beskrivning

SR505 är en passiv infraröd (PIR) rörelsesensor som detekterar förändringar i infraröd strålning från objekt i dess synfält, vilket indikerar rörelse av värmekällor som människor eller djur. Dess primära kännetecken är dess kompakta storlek och enkla integrering i en mängd olika elektroniska projekt.

Sensorn opererar genom att passivt ta emot infraröd strålning. En Fresnel-lins på sensorns framsida fokuserar det infraröda ljuset på en pyroelektrisk sensor inuti. När en varm kropp rör sig genom sensorns detekteringsområde, förändras den infraröda strålningen som når sensorn, vilket genererar en elektrisk signal.

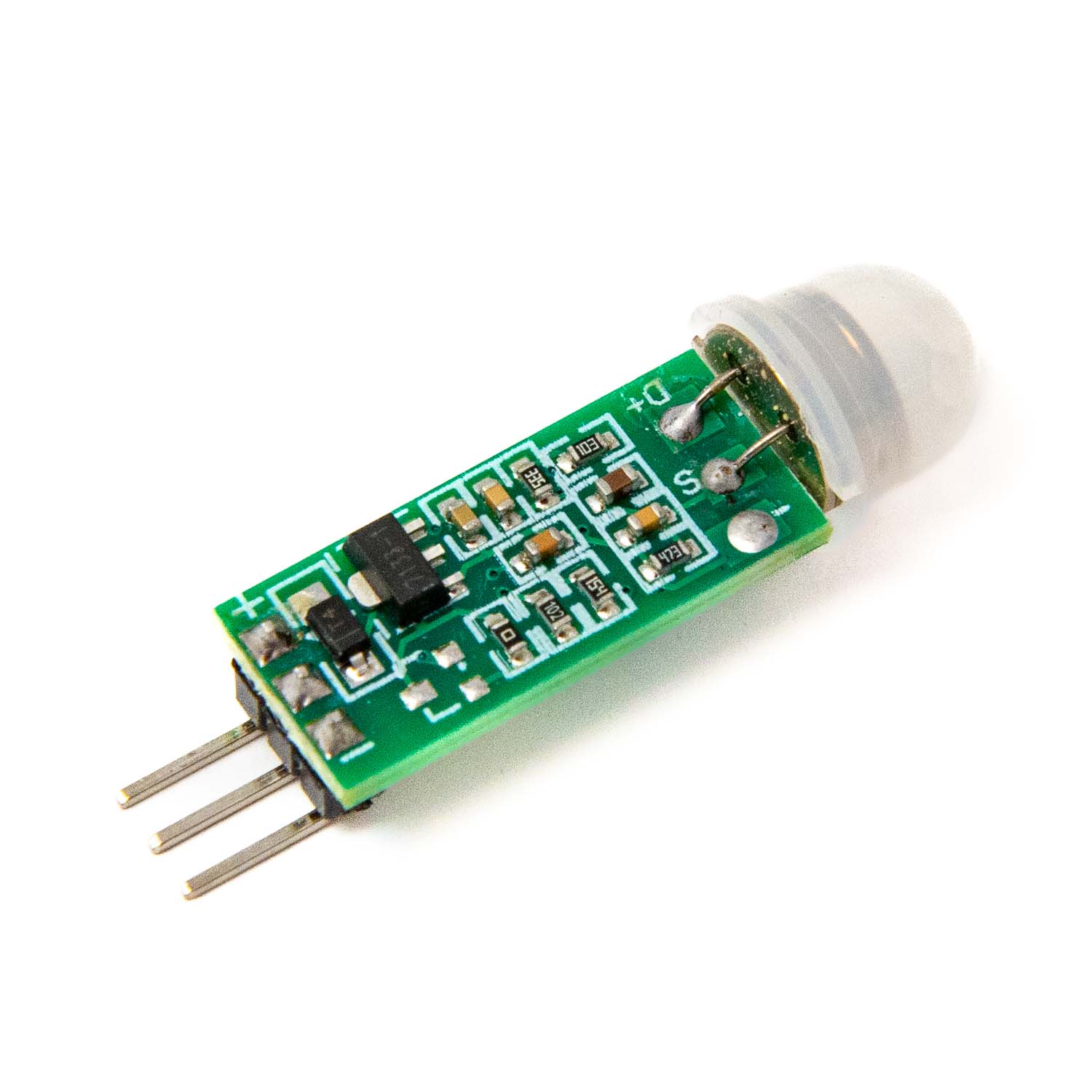

SR505 har ett tre-pinnars gränssnitt:

• VCC (Positiv Spänning): Ansluts till en DC-spänningskälla mellan 4.5V och 20V (vanligtvis rekommenderas 5V).
• Utgång (Signal Out): Levererar en digital utsignal. Denna pinne är hög (cirka 3.3V) när rörelse detekteras och låg (0V) i viloläge.
• GND (Jord): Ansluts till den gemensamma jordpotentialen i kretsen.

Sensorn har en fast detekteringskänslighet och räckvidd, vilket innebär att ingen manuell justering av känslighet eller avstånd är möjlig. Det typiska detekteringsavståndet ligger mellan 3 och 7 meter, beroende på faktorer som omgivningstemperatur, storleken på den rörliga värmekällan och luftfuktighet. Detekteringsvinkeln är ungefär 100 grader koniskt, vilket ger ett relativt brett övervakningsområde.

När rörelse detekteras, förblir utgångspinnen hög under en fast fördröjningstid på cirka 8 sekunder. Efter att rörelsen upphör, går utgången låg och förblir så under en blockeringstid på cirka 3 sekunder innan sensorn är redo att detektera ny rörelse igen. Dessa fasta tidsinställningar förenklar användningen i många applikationer.

Fördelar:

• Liten och lätt: Enkel att integrera i begränsade utrymmen.
• Låg strömförbrukning: Idealisk för batteridrivna applikationer.
• Enkel anslutning: Endast tre anslutningspinnar.
• Ingen justering nödvändig: Snabb och enkel att använda direkt.
• Snabb respons: Reagerar snabbt på rörelse.

SR505 PIR-sensorn erbjuder en kostnadseffektiv och okomplicerad lösning för att implementera rörelsedetektering i dina elektroniska projekt, speciellt där storlek och enkelhet är viktiga faktorer.
