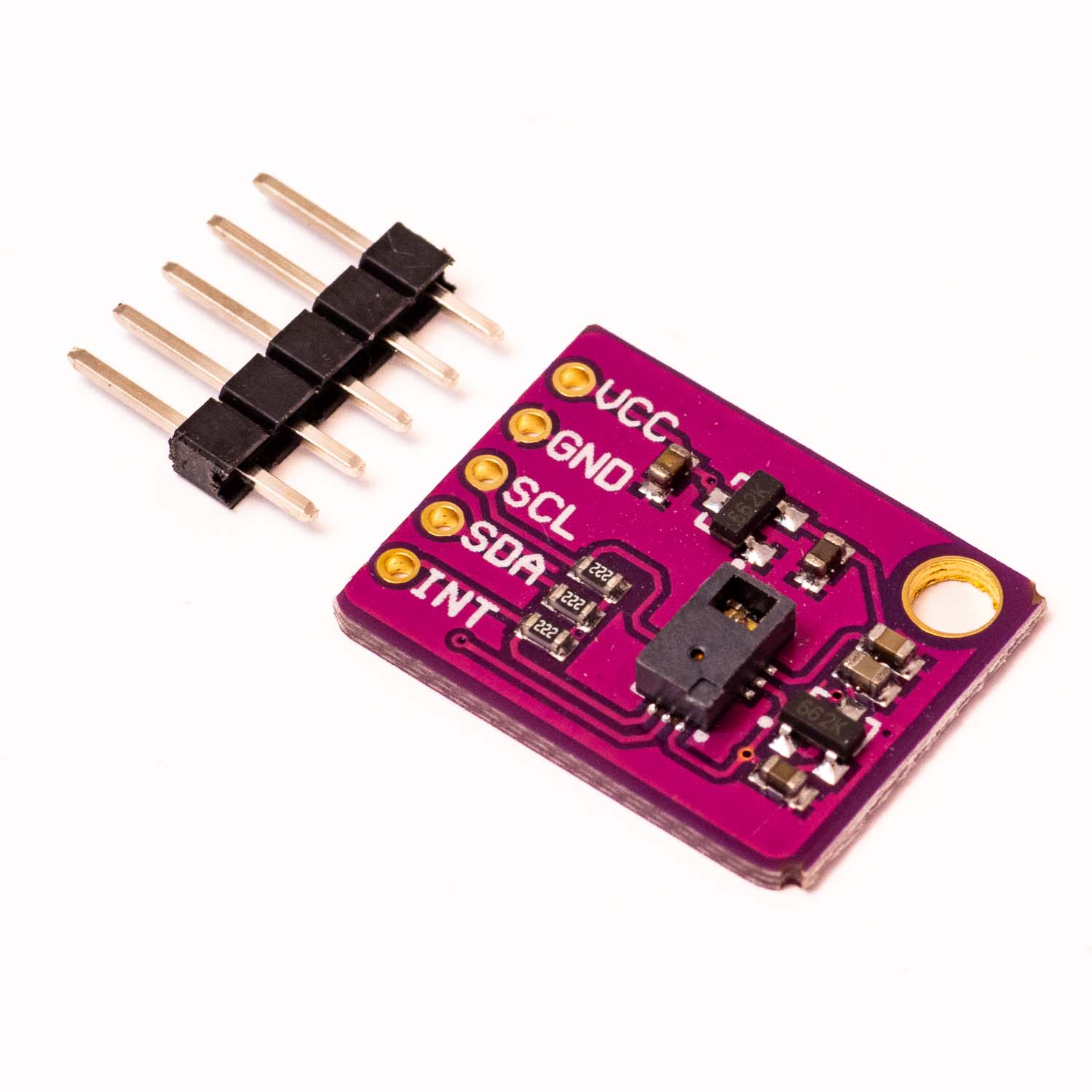

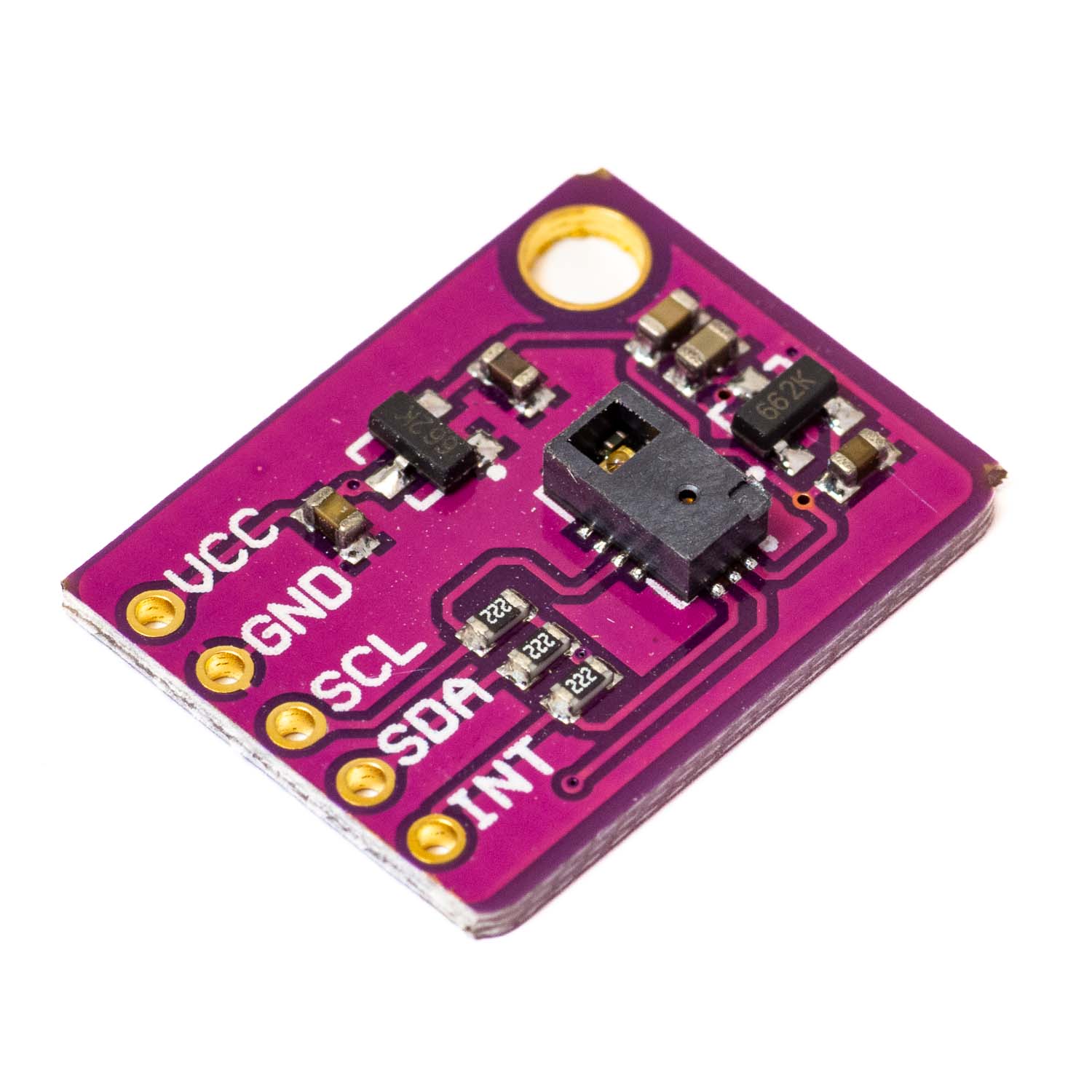

Gest-avkänningsmodul PAJ7620

GY-PAJ7620U2 är en kompakt gest-avkänningsmodul baserad på PAJ7620U2-sensorn. Denna modul kan känna igen nio olika gester: upp, ner, vänster, höger, framåt, bakåt, cirkelrörelse medurs, cirkelrörelse moturs och vinka. Utöver gest-avkänning erbjuder modulen även inbyggd närhetsdetektering för att upptäcka objekt som närmar sig eller avlägsnar sig.

Kommunikation med modulen sker enkelt via I²C-bussen, vilket gör den lätt att integrera med mikrokontrollers och andra system. PAJ7620U2 är designad för att vara energieffektiv och drivs med en typisk spänning på 2,8V till 3,3V, med I/O-spänning på 1,8V till 3,3V. Modulen är konstruerad för drift inom ett brett temperaturområde från -40°C till +85°C.

Funktioner:

• Nio gestigenkänningar: Upp, Ner, Vänster, Höger, Tryck (Push), Dra (Pull), Cirkelrörelse medurs (CW), Cirkelrörelse moturs (CCW), Vinka (Wave).
• Justerbar gestigenkänningshastighet: Upp till 60°/s i normalt läge och upp till 1200°/s i spelläge.
• Inbyggd närhetsdetektering: Avkänner objekt som närmar sig eller avlägsnar sig.
• I²C-gränssnitt: Enkel kommunikation med upp till 400 kbit/s överföringshastighet.
• Flexibel strömförsörjning: Typisk driftspänning 2,8V, till 3,3V, I/O 1,8V till 3,3V.
• Strömsparande design.
• Kompensering för omgivande ljus: Klarar omgivande ljusnivåer under 100k Lux.
• Reduktion av brus från omgivande ljus.

Användningsområden:

• Smartphones och surfplattor
• Persondatorer
• Applikationer inom fordonsindustrin
• Användargränssnitt för smarta enheter
• Spelkontroller
• Robotik

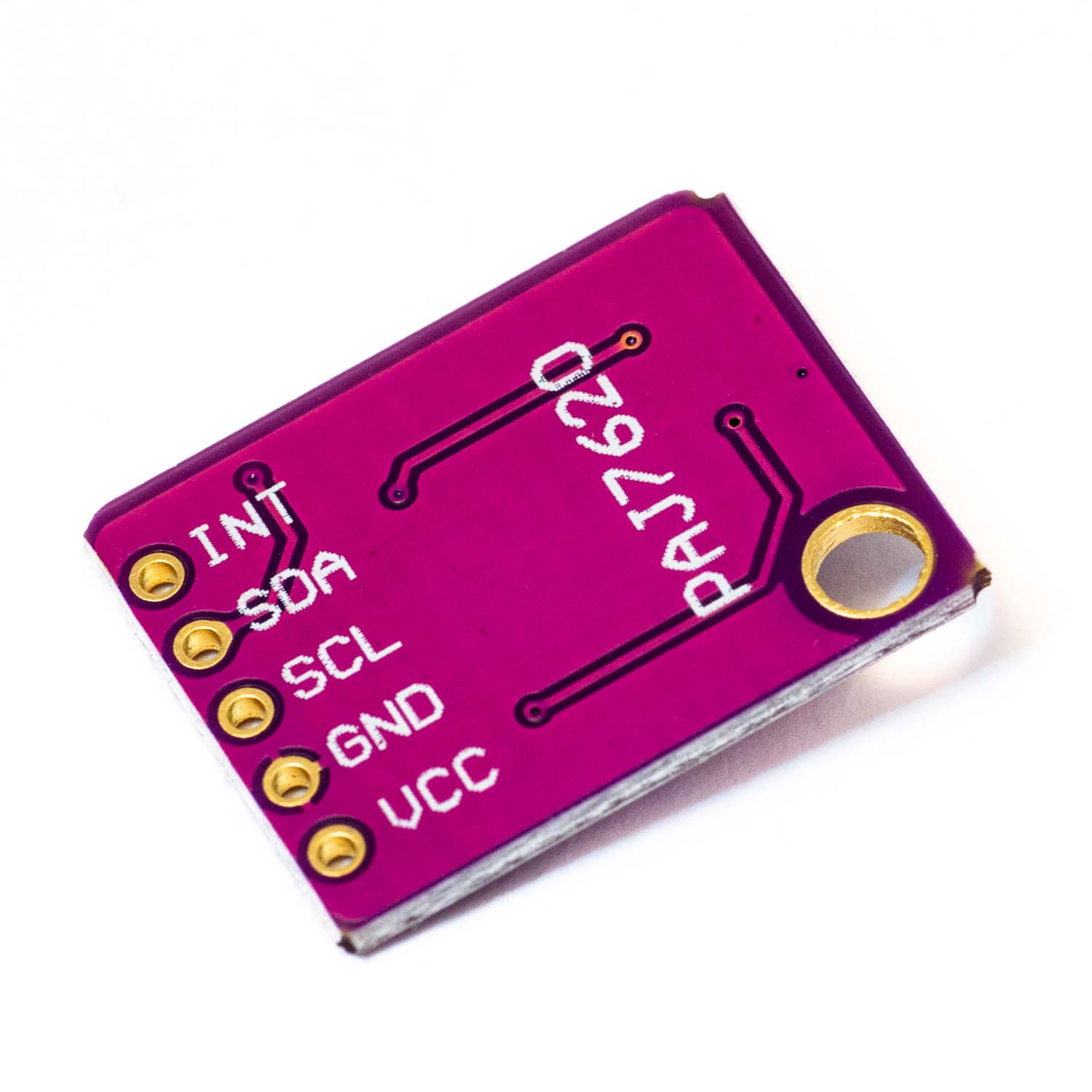

Anslutningar:

• VIN: Strömförsörjning (2,8V - 3,3V)
• GND: Jord
• SCL: I²C klocksignal
• SDA: I²C datalinje
• INT: Interrupt-utgång för gest- eller närhetsdetektering
