Beskrivning

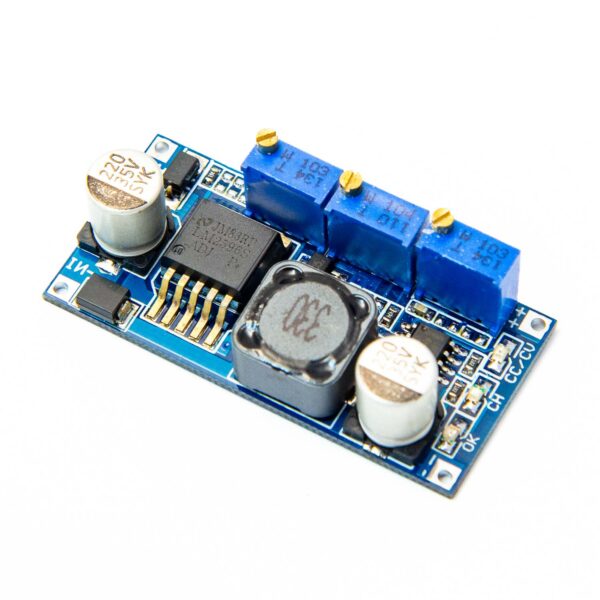

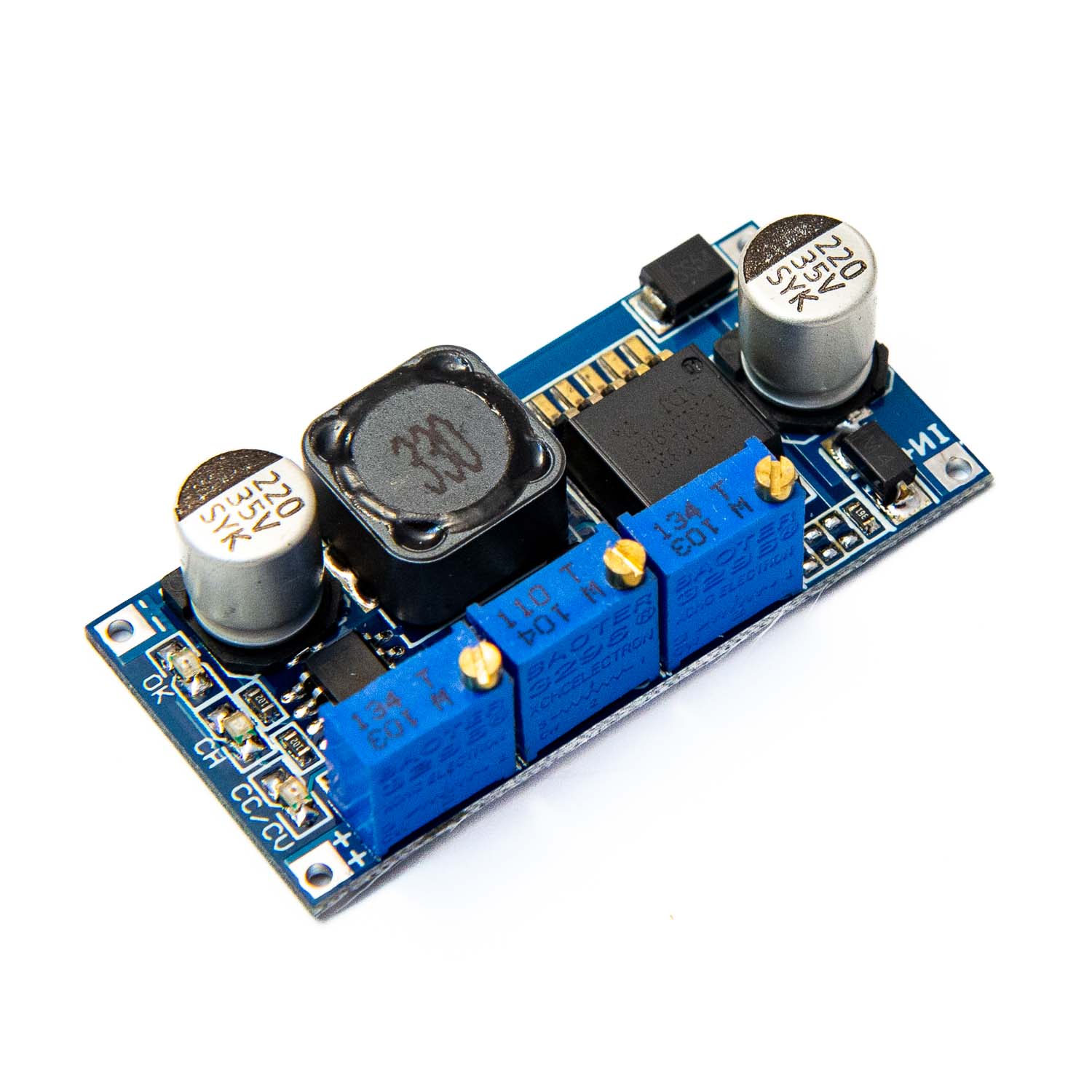

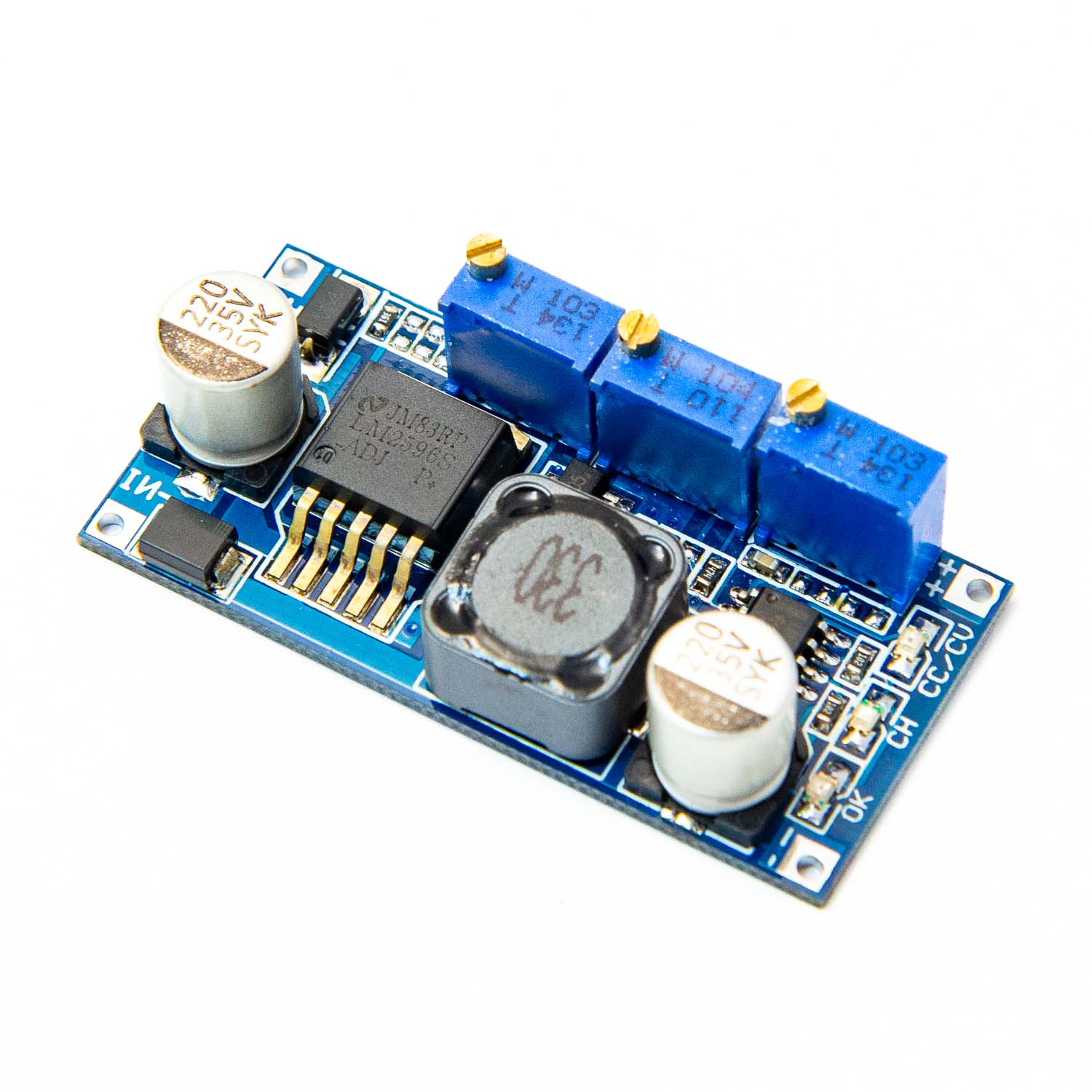

Denna mångsidiga icke-isolerade DC-DC buck (step-down) converter modul kan användas som en konstant ström (CC) eller konstant spänning (CV) strömförsörjning. Med justerbar utgångsspänning (1,25V - 30V) och ström (max 3A), är den idealisk för en rad applikationer, inklusive LED-drivning och batteriladdning.
Huvudfunktioner:
- Konstant Ström/Konstant Spänning (CC/CV): Kan fungera i antingen konstant strömläge för att driva LED med stabil ljusstyrka, eller i konstant spänningsläge för att ladda batterier säkert.
- Justerbar Utgång: Utgångsspänningen justeras via en precisionspotentiometer (medurs ökar, moturs minskar). Utgångsströmmen justeras via en separat potentiometer.
- Stabil Konstant Ström: Använder dedikerad referens-IC och högprecisionsresistans för att säkerställa en stabil konstant ström även vid temperaturvariationer (mindre än 1% drift vid 1A över 20°C till 100°C).
- Indikering för Fulladdat: När den används för batteriladdning, sjunker laddningsströmmen till 0,1 gånger det inställda konstanta strömvärdet för att indikera att batteriet är nästan fulladdat.
- Inbyggt Polaritetsskydd: Har en diod som skyddar modulen mot felaktig inkoppling av ingångsspänningen.
- Hög Effektivitet: Upp till 92% konverteringseffektivitet minskar energiförlust och värmeutveckling.
- Kompakt Storlek: Med dimensionerna 46mm x 23mm x 10mm är modulen enkel att integrera i olika projekt.
Användning som Konstant Spänningskälla:
- Anslut Ingång: Koppla in en strömkälla inom intervallet 7V till 35V till modulens ingångsterminaler (observera polariteten).
- Övervaka Utgång: Anslut en multimeter i spänningsmätningsläge till modulens utgångsterminaler.
- Justera Spänning: Vrid på potentiometern märkt "konstant spänning" (CV) tills önskad utspänning visas på multimetern. Vrid medurs för att öka spänningen och moturs för att minska den.
- Anslut Last: När önskad spänning är inställd, kan du ansluta din last till utgångsterminalerna. Modulen kommer nu att försöka upprätthålla den inställda spänningen över lasten, inom sin maximala strömkapacitet (3A).
Användning som Konstant Strömkälla:
- Anslut Ingång: Koppla in en strömkälla inom intervallet 7V till 35V till modulens ingångsterminaler (observera polariteten).
- Förbered Strömmätning: Anslut en multimeter i strömmätningsläge (i ett lämpligt mätområde, t.ex. 10A) i serie med utgången. Detta kan göras genom att koppla en av multimeterns prober till en av utgångsterminalerna och den andra proben till den tänkta lastens ena anslutning. Lastens andra anslutning kopplas sedan till den andra utgångsterminalen på modulen. Var försiktig så att du inte kortsluter utgången direkt utan en multimeter i strömmätningsläge.
- Justera Ström: Vrid på potentiometern märkt "konstant ström" (CC) tills önskad strömstyrka visas på multimetern. Vrid medurs för att öka strömmen och moturs för att minska den.
- Anslut Last (om inte redan ansluten): Om du inte anslöt lasten i steg 2, gör det nu. Modulen kommer nu att försöka leverera den inställda konstanta strömmen till lasten, och spänningen över lasten kommer att anpassa sig efter lastens resistans (inom modulens maximala spänningsgräns på 30V.
Användning som batteriladdare:
- Verifiera Batterispecifikationer: Kontrollera batteriets rekommenderade laddningsspänning och maximala laddningsström.
- Ställ in Konstant Spänning (CV):
- Anslut modulens ingång till en strömkälla (7V-35V).
- Anslut en multimeter i spänningsmätningsläge till modulens utgång.
- Justera CV-potentiometern till batteriets fulladdningsspänning.
- Ställ in Konstant Ström (CC):
- Kortslut försiktigt modulens utgång.
- Anslut en multimeter i strömmätningsläge i serie med utgången.
- Justera CC-potentiometern till batteriets maximala laddningsström.
- Anslut Batteriet: Koppla batteriet till modulens utgång (korrekt polaritet).
- Övervaka Laddning: Följ laddningsförloppet; modulen växlar från konstant ström (CC) till konstant spänning (CV).
- Observera Indikering: En ström som sjunker till ca 10% av inställt CC-värde kan indikera nästan fulladdat batteri.
- Säkerhet: Överskrid aldrig batteriets specifikationer och säkerställ korrekt polaritet under hela processen.
Viktigt att notera:
- Se alltid till att din last tål den inställda spänningen och/eller strömmen.
- Överskrid aldrig modulens maximala ingångsspänning (35V) eller maximala utgångsström (3A).
- Vid inställning av konstant ström utan en känd last, var försiktig då utspänningen kan stiga tills den når modulens maximala gräns (30V) om lastens resistans är hög.
- Använd alltid en multimeter för att verifiera spänning och ström under inställningsprocessen.
